简介

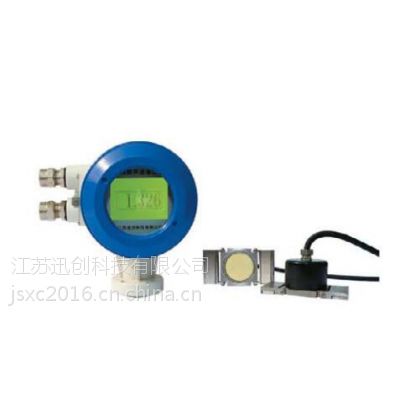

外测超声波液位计是一种非接触式测量储罐液位的仪表，该产品采用的是高频超声波测量原理，实现储罐在不开孔、不动火的情况下的动态测量。该测量技术广泛应用于石油、化工等行业，尤为危险必选产品，同时可以进行特殊制作，用于食品、饮料和制药等罐体液位的测量，由于传感器不接触介质，可达到卫生级要求。

工作原理

液位计以我公司独立开发的专用超声波处理技术为系统内核，实现了超高速的数字信号处理功能。处理后的液位高度数值准确，无需CPU再作分析、比较、判断。CPU获取液位数值后，可送NVRAM存储、送数码显示器显示。此外仪表可输出4～20mA标准信号或通过RS-485接口将测量结果输出至上位计算机（或二次表）。如下图所示，测量液位时，经过调制过的声波信号从传感器发射出去，经过液面反射回来后由传感器检测到回波信号。回波信号经过预处理、加工、后处理后直接准确给出时间t, CPU根据数字模型表述关系计算出液面高度。

h = act/2    h：液位高度；   a：修正系数；

c：超声波在液体中传播的声速；

t：声波从发射到返回所用的时间

技术参数

量程规格：0～30m                  通讯接口：RS-485

显示分辨率：1mm                   短时间重复性：1mm

防爆等级：ExdⅡCT6Gb              防护等级：IP65

测量精度：0.5%F.S                 液晶屏显示：6位OLED显示

供电：24V DC,±15%,10W            模拟输出：4～20mA，负载750Ω

罐壁厚度：15～50mm                传感器连接方式：磁铁吸附、胶粘等

迁移量：±10m                     传感器使用环境温度：-50℃～100℃

湿度：15%～*** RH                主机使用环境温度：-20℃～70℃

产品特点

1、 罐外安装，不穿孔、不动火，不损伤罐体，可以在不停产情况下安装、维护和修理;

2、 非接触式安装，对罐内液体不产生干扰，无泄漏、***、无腐蚀。即适用于石化立罐、球罐、卧罐等压力或非压力罐体，也可用于对卫生要求严格的食品罐、医药卫生罐，装有腐蚀性***液体的化工罐。

3、 非接触式安装，温度、高压、粘稠、强腐蚀等介质对本仪表无影响。

4、 精度高、稳定可靠。

5、 具有声速补偿，故障自诊断等功能。

产品选型
